Головная станция ПЛАНАР-СГ24
Продукт снят с продаж.
Для получения информации об актуальных продуктах, отправьте запрос
Отправить запросГоловная станция «ПЛАНАР-СГ24» имеет высокие технические характеристики, соответствующие требованиям CENELEC EN50083-5 для головных станций второго класса. Она обладает большими функциональными возможностями благодаря широкой номенклатуре выпускаемых узлов: канальных усилителей, конверторов с одним и с двойным преобразованием частоты, модуляторов с двухполосной и однополосной модуляцией, модуляторов FM, демодуляторов. Модули головной станции изготавливаются как перестраиваемые, так и на фиксированные (заказные) каналы.
- Модули головных станций изготавливаются, как перенастраиваемые, так и на фиксированные каналы заказчика
- Высокая избирательность канальных усилителей и конверторов
- Высокая линейность и помехозащищённость входных цепей головной станции
- АРУ с глубиной 30 дБ
- Высокая надёжность головных станций обеспечивается применением современной элементной базы ведущих мировых производителей
- Конверторы с повышенной селективностью позволяют работать в смежных каналах и дают возможность реализовать разницу входных уровней в рабочем и ближайшем несмежном канале не менее 40 дБ
- Для деления входного сигнала и суммирования выходных сигналов в устройствах распределения используются делители на 2/3/4/8
- В устройствах распределения предусмотрена ручная регулировка уровня сигнала
- В выходном распределителе имеется контрольный отвод −30 дБ
- Конструктивно головная станция реализована в блочно-модульном исполнении, предназначенном для установки в помещении
- Cтанция рассчитана на круглосуточную работу
- Подключение станции осуществляется «F»-разъёмами
- Модуляторы головной станции СГ-24 совместимы с системой условного доступа для аналогового ТВ вещания производства НПФ «КРИПТОН»
Головные станции «ПЛАНАР-СГ24» производства ООО «ПЛАНАР» предназначены для использования в СКП, КСКП и СКТ по ГОСТ Р2023-2003, и соответствуют «Техническим требованиям на оборудование распределительных сетей кабельного телевидения», утверждённых Министерством связи Российской Федерации.
К современным головным станциям предъявляются жёсткие требования: высокая помехозащищённость по входу, высокая селективность, низкая стоимость. Эти требования определяются возросшими функциональными требованиями к Российским сетям КТВ и учитываются ООО «ПЛАНАР» при разработке оборудования.
Большое количество принимаемых программ и большая разница в их уровнях предъявляют повышенные требования к обеспечению помехоустойчивости и линейности по входу головных станций. Поэтому входная часть состоит из эффективного канального фильтра и линейного усилителя с АРУ. Такое решение позволило обрабатывать телевизионные сигналы, которые отличаются друг от друга в несмежных каналах на 40 дБ. Необходимый коэффициент усиления канала обеспечивает система АРУ, кроме того имеется возможность изменять входной уровень сигнала ручным плавным регулятором во входном устройстве распределения.
Головная станция «ПЛАНАР-СГ24» обладает большими функциональными возможностями благодаря широкой номенклатуре выпускаемых усилителей, конверторов, модуляторов, а также возможностью, в зависимости от заказа, изготавливать устройства распределения любой конфигурации.
Блочно-модульная конструкция головной станции позволяет легко наращивать число каналов. Состав, конфигурация и стоимость головной станции зависят от поставленных задач и условий приёма телевизионных сигналов. Далее, для примера, показаны несколько вариантов построения головной станций «ПЛАНАР-СГ24».
Канальные модули устанавливаются на несущую раму (до 8-ми каналов). На неё также устанавливаются блоки питания и устройства распределения. При заказе более 8-ми каналов используются 2 и более рамы. Рамы изготавливаются как для настенного крепления, так и для установки в стандартную 19″ стойку.

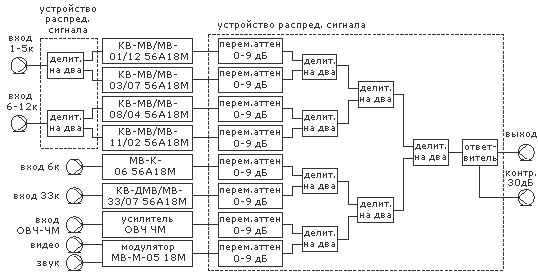

Структурная схема 8-ми канальной станции показана на рис. 1
ООО Планар производит конверторы с однократным и с двойным преобразованием частоты. Конверторы с однократным преобразованием рекомендуется использовать в системах с небольшим числом каналов. Они обеспечивают высококачественный приём ТВ сигналов при разнице уровней между входными несмежными каналами не более 28 дБ. Конверторы с однократным преобразованием не позволяют реализовать все комбинации входных и выходных каналов.
Конверторы с двойным преобразованием имеют повышенную селективность, обеспечивающую работу в смежных каналах. Они позволяют реализовать высококачественный приём при разнице входных уровней до 40 дБ. Кроме того, они не имеют запрещённых комбинаций входных и выходных каналов, что позволяет использовать все комбинации каналов, включая смежные.
Для увеличения избирательности по смежным каналам в конвертерах с повышенной селективность используется дополнительный фильтр ПАВ. Рекомендуется для систем MMDS и в сложных условиях приёма (входные и выходные каналы смежные).
При использовании перестраиваемого конвертора необходимо помнить, что на входе у него установлен телевизионный тюнер. Избирательность входного фильтра тюнера значительно хуже избирательности канального фильтра в конверторе на фиксированные каналы. Поэтому не рекомендуется использовать перестраиваемый конвертор при большой разнице уровней в соседних каналах.
Технические характеристики головных станций ПЛАНАР-СГ24 соответствуют техническим требованиям на оборудование распределительных сетей кабельного телевидения, утверждённым Министерством связи Российской Федерации 14.07.96; нормам ГКРЧ 21-86, ГОСТ 7845-92, ГОСТ 28324-89, ГОСТ 12.1006-84 ССБТ, ГОСТ 12.2008-87.
| СГ-24 | |
| Отношение радиосигнала изображения к невзвешенному шуму в полосе частот 5,75 Мгц, дБ, не менее | 60 |
| Выходной уровень каждого канала (в зависимости от конфигурации), дБмкВ | 98…118 |
| Глубина АРУ, дБ, не менее | 30 |
| Избирательность по ближайшему несмежному каналу в ТВ диапазоне (в зависимости от типа применяемого усилителя или конвертора), дБ, не менее | 70/50/40 |
| Избирательность по зеркальному каналу (для конверторов), дБ, не менее | 65 |
| Уровень побочных частот на выходе, дБ, не более | −65 |
| Неравномерность АЧХ в рабочей полосе частот, дБ, не более | 1,5 |
| Отклонение частоты несущей изображения при нестабильности +2х10−5 в рабочем диапазоне температур, кГц, не более | 20 |
| Напряжение питания, В | 220 (+10 −15%) 50Гц |
| Потребляемая мощность, Вт | до 50 |
| Условия эксплуатации станции: | |
| температура окружающего воздуха, °С | 0…+50 |
| относительная влажность воздуха при температуре 25 °С, % | до 80 |
| атмосферное давление, кПа (650—800 мм рт. ст.) | 86…-106 |
Габаритные размеры станции, мм:
|
|
Вес, кг:
|
|
