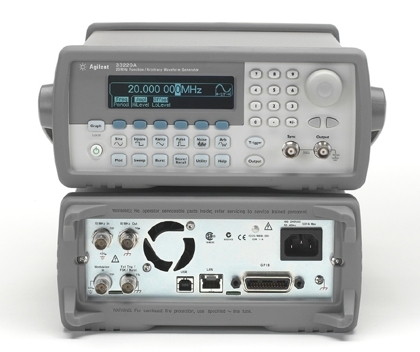

33220A. Генератор сигналов специальной формы

Главная / Категории / Промышленность / Диагностика, Измерение, Контроль / Генераторы сигналов / 33220A. Генератор сигналов специальной формы

Производитель: Agilent Technologies
Популярные товары Agilent Technologies (14)

Назначение генератора сигналов сложной/произвольной формы до 20 МГц Agilent 33220A:

Генератор Agilent 33220А идеально подходит для широкого круга применений, где требуется гибкость установки параметров импульсного сигнала. Генератор сигналов сложной / произвольной формы Agilent 33220А построен на основе прямого цифрового синтеза формы сигнала. Этот принцип обеспечивает высокую стабильность частоты, точность уровня выходного сигнала и позволяет генерировать:

Чистые синусоидальные сигналы с малым уровнем искажений
Сигналы прямоугольной формы с малой длительностью фронта и среза при частоте повторения до 20 МГц
Сигналы с линейно нарастающим напряжением при частоте повторения до 200 кГц
Импульсы с изменяемой длительностью фронта при частоте повторения до 5 МГц
Сложные сигналы, формы которых задаются пользователем

Особенности генератора сигналов сложной/произвольной формы до 20 МГц Agilent 33220A:

14 двоичных разрядов разрешения по амплитуде при частоте дискретизации 50 МГц обеспечивают достаточно широкие возможности формирования сигналов с требуемыми параметрами. до четырех различных форм сигналов произвольной формы
В энергонезависимой памяти генератора может храниться. до четырех различных форм сигналов произвольной формы.
Программный пакет Agilent IntuiLink Arbitrary Waveform, использующий редактор формы сигнала, позволяет создавать, редактировать и загружать данные сигнала сложной формы.
Используя пакет IntuiLink для осциллографа, можно захватить данные сигнала, отображаемого на экране осциллографа, и передать их в генератор 33220А для последующей генерации этого сигнала.
Простота использования функциональных возможностей. Режимы внутренней модуляции (AM, ЧМ, ФМ, ЧМн и ШИМ) позволяют генерировать модулированные сигналы, не требуя внешнего источника модулирующего сигнала.
Режимы внутренней модуляции (AM, ЧМ, ФМ, ЧМн и ШИМ) позволяют генерировать модулированные сигналы, не требуя внешнего источника модулирующего сигнала. Встроенная система свипирования (развертки) частоты по линейному или логарифмическому закону обеспечивает время свипирования от 1 мс до 500 с.
В пакетном режиме работы пользователь может задавать число периодов сигнала в пакете. В стандартный комплект прибора входят интерфейсы GPIB, LAN и USB; обеспечивается также полная возможность программирования с использованием команд языка SCPI.
Возможность работы генератора 33220А с использованием внешнего сигнала опорной частоты позволяет синхронизировать его сигналом внешнего источника с частотой 10 МГц, сигналом другого генератора 33220А или сигналом генератора Agilent 33250A. Начальная фаза может регулироваться органами управления передней панели или через интерфейс компьютера; это обеспечивает точную калибровку и настройку фазы.

Модель	Спецификация	Стоимость
33220A	Генератор сигналов специальной формы	по запросу
