Модульная цифровая головная станция ПЛАНАР-BTA10
Модульная цифровая головная станция ПЛАНАР-BTA10

Продукт снят с продаж.
Для получения информации об актуальных продуктах, отправьте запрос

Станция «ПЛАНАР-BTA10» предназначена для приёма программ цифрового телевидения и преобразования их в формат телевизионных каналов с аналоговой модуляцией. Там, где есть готовая кабельная сеть и абонентские приёмники, не поддерживающие цифровое ТВ, выгодно установить станцию BTA10. Она позволит быстро и безболезненно перевести сеть на приём цифрового сигнала без необходимости устанавливать цифровые приставки или заменять телеприёмники у абонентов.

Особенности:


Поддерживаемые входные телевизионные стандарты:

  • DVB-T/T2/C (Эфирное/кабельное ТВ)
  • DVB-S/S2 (спутниковое ТВ)
  • TSoIP (IPTV)

До 10 аналоговых каналов на выходе в одном базовом блоке

Конструкция предусматривает установку станции в 19" шкаф или на стену

Модульная, модернизируемая конструкция

Модуль CI-дескремблера для установки CAM-модуля условного доступа

При приеме ТВ сигнала стандарта DVB-T2 возможность приема двух PLP потоков

Встроенная система диагностики с удаленным мониторингом

Управление станцией по Ethernet или через USB-интерфейс

Независимые блоки питания: переключение на резервный блок питания в случае неисправности основного происходит автоматически.

Гарантия 2 года


BTA10 позволяет организовать прием сигналов цифрового телевидения разных стандартов, преобразовать их в аналоговый формат и сформировать необходимый частотный план, в том числе с использованием смежных каналов. Станция управляется и настраивается с помощью персонального компьютера по интерфейсу Ethernet или USB.

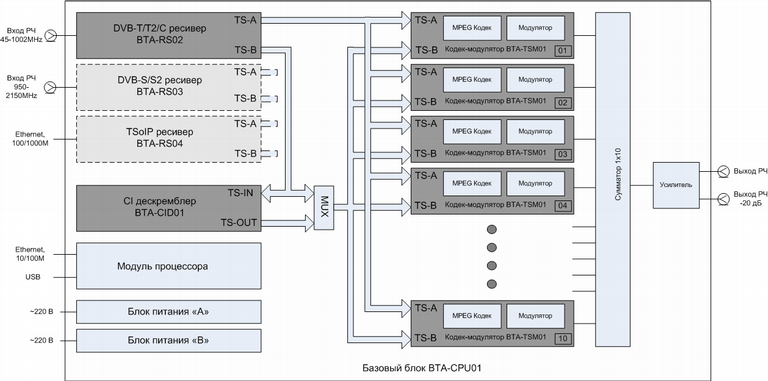

Структурная схема цифровой головной станции BTA10


Интерфейс Ethernet позволяет осуществить удаленное управление станцией, а наличие веб-интерфейса делает возможным работу с BTA10 без применения специализированного программного обеспечения.

Руководство по выбору конфигурации BTA10

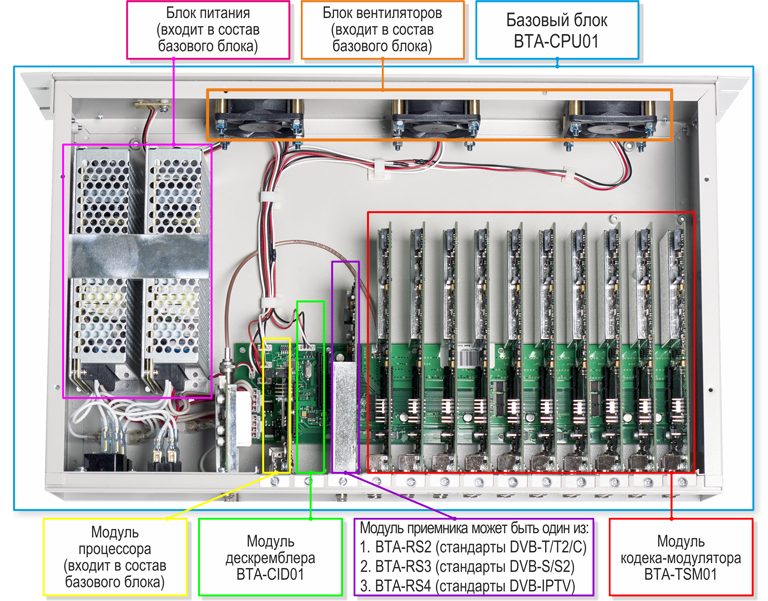

При заказе головной станции следует выбрать её конфигурацию. Ниже описываются блоки и модули из которых собирается BTA10.

1. Базовый блок



2. Модуль приемника

Модуль приемника – принимает входной сигнал соответствующего телевизионного стандарта. В базовый блок устанавливается только один модуль приемника:








BTA-RS02 (Эфирный цифровой мультиплекс DVB-T/T2, кабельный DVB-C)


















BTA-RS03 (Спутниковое ТВ DVB-S/S2)


















BTA-RS04 (IP-телевидение IPTV)












Примечание: если требуется дескремблировать закрытые каналы («Триколор», «НТВ+», «Радуга» и т.д.) с помощью CAM-модуля условного доступа, то необходимо приобрести модуль BTA-CID01.

3. Модуль кодек-модулятора









Телевизионные программы из входного цифрового канала преобразуются в аналоговые телевизионные каналы с помощью кодек-модуляторов BTA-TSM01 в расчете: один кодек-модулятор на один выходной аналоговый канал, которых может быть установлено от 1 до 10 штук в одном базовом блоке.
Примечание: Кодек - модуляторы BTA-TSM01 настраиваются по частоте и их количество формирует выходной частотный план вашей кабельной сети.








Примеры стандартного заказа, после которого последует счет на оплату:
1. Базовый блок BTA-CPU01/ 2PM-220VAC x 1 шт.
2. Модуль приемника DVB-T/T2/C BTA-RS02 х 1 шт.
3. Модуль кодека-модулятора BTA-TSM01 х 10 шт.
Или
1. Базовый блок BTA-CPU01/ 2PM-220VAC x 1 шт.
2. Модуль приемника DVB-S/S2 BTA-RS03 х 1 шт.
3. Модуль кодека-модулятора BTA-TSM01 х 10 шт.
4. Модуль дескремблера BTA-CID01 х 1 шт.


Общий принцип работы «ПЛАНАР-BTA10»





Приёмный модуль выдаёт один или два независимых транспортных потока. Первый транспортный поток подается напрямую на все модули кодек-модулятора BTA-TSM01 (TS-A). Второй транспортный поток в зависимости от настройки мультиплексора транспортного потока MUX подается либо напрямую на все входы TS-B модулей BTA-TSM01, либо предварительно дешифруется в дополнительно устанавливаемом модуле дескремблера BTA-CID01.

Далее сигнал декодируются и преобразуются в аналоговый канал с помощью кодек-модуляторов BTA-TSM01. Радиосигналы с выходов кодек-модуляторов объединяются в сумматоре 1x10 и затем усиливаются в выходном широкополосном усилителе. На выходе станции установлено два "F" разъема – основной и контрольный выходы.


Блок питания формирует внутренние питающие напряжения из напряжения сети переменного тока 220 В. Модуль процессора контролирует работу головной станции, осуществляет диагностику неисправности и обеспечивает управление станцией через интерфейсы Ethernet и USB.

Веб-интерфейс «ПЛАНАР-BTA10» позволяет:
  • Отслеживать текущее состояние, настройки всех установленных модулей
  • Настраивать приёмник, отслеживать качество входного сигнала
  • Настраивать кодек-модуляторы: назначать программу для вещания (с возможностью выбора аудио-дорожки), регулировать уровень выходного сигнала каждого канала, регулировать громкость аудио и отношение несущих видео/аудио и т.д.
  • Cохранить или загрузить настройки станции в виде файла-конфигурации
  • Просмотреть или скачать бортовой журнал станции, в котором сохраняются сообщения обо всех важных событиях: пропадание входного сигнала, сбои оборудования, выполненные обновления программы и т.д.
  • Настраивать системные настройки станции: дату и время, имена и пароли пользователей, ip-параметры и т.д.
  • Запускать обновление программы станции или назначать расписание проверки обновлений



Общие технические характеристики BTA10
количество модуляторов до 10-ти
выходной уровень 92…102 дБмкВ
выходное сопротивление в диапазоне рабочих частот 75 Ом
интерфейс управления Ethernet 10/100Mbit, WEB
дополнительный интерфейс управления USB 2.0
потребляемая мощность, не более 70 Вт
температура окружающего воздуха 0…+500С
габаритные размеры, не более 483x132,5x230мм
масса, не более 5 кг

Технические характеристики Кодек-модулятора BTA-TSM01
Характеристики кодека
количество входов транспортного потока TS 2
скорость транспортного потока 2…100 Мбит/с
формат декодера видеосигнала H.264/AVC L4.1 HP,
MPEG-2 MP@HL, AVS JP L6.0, VC-1 AP L3
формат декодера звука MPEG1 L1/2, HE-AAC
поддержка телетекста да
формат изображения 4:3, 16:9
Характеристики модулятора
диапазон рабочих частот 48…862 МГц
шаг перестройки по частоте 250 кГц
погрешность установки частоты ±20 кГц
нестабильность частоты несущей видео ±2x10-5
ширина полосы канала 8 МГц
стандарт ТВ вещания G, D, K
стандарт видео сигнала PAL, SECAM
модуляция видео однополосная
модуляция звука стерео A2
отношение уровней несущих видео и звука 16/20 дБ
диапазон регулировки выходного уровня 10 дБ
отношение сигнал/шум канала яркости (взвешенное), не менее 58 дБ
уровень побочных частот на выходе, не более -60 дБс
потребляемая мощность, не более 5 Вт

Технические характеристики DVB-T/T2/C приёмника BTA-RS02
диапазон рабочих частот 45…1002 МГц
шаг перестройки по частоте 250 кГц
количество каналов одновременного приема 2
напряжение питания антенного усилителя 5…24В (настраиваемое)
мощность источника питания антенного усилителя, не менее 5 Вт
уровень сигнала входного канала 40…110 дБмкВ
потребляемая мощность, не более 3 Вт
Параметры каналов стандарта DVB-T
ширина полосы канала 7, 8 МГц
число поднесущих канала 2к, 8к
защитный интервал 1/32, 1/16, 1/8, 1/4
тип модуляции несущих канала QPSK, QAM16, QAM64
относительная скорость кода 1/2, 2/3, 3/4, 5/6, 7/8
допустимое отклонение частоты канала ±500 кГц
Параметры каналов стандарта DVB-T2
ширина полосы канала 7, 8 МГц
спецификация стандарта v1.1.1
число поднесущих канала 1к, 2к, 4к, 8к, 16к, 32к
режим расширенной полосы канала есть
защитный интервал 1/128,1/32,1/16,1/8,1/4,19/128,19/256
схема размещения поднесущих пилот-сигналов PP1- PP8
типы модуляции поднесущих PLP потока QPSK, QAM16, QAM64, QAM256
режим наклона констелляции PLP потока есть
относительная кодовая скорость PLP потока 1/2, 2/3, 3/4, 3/5, 4/5, 5/6
допустимое отклонение частоты канала ±100 кГц
Параметры каналов стандарта DVB-С
тип модуляции сигнала QAM64, QAM128, QAM256
символьная скорость 5 – 7 Мсимв/с
допустимое отклонение частоты канала ±500 кГц

Технические характеристики DVB-S/S2 приёмника BTA-RS03 (в разработке)
диапазон рабочих частот 950…2150 МГц
шаг перестройки по частоте 1 МГц
количество независимых каналов приёма 2
тип модуляции стандарта DVB-S QPSK
тип модуляции стандарта DVB-S2 QPSK, 8PSK, 16PSK, 32PSK
символьная скорость 1 – 45 Мсимв/с
относительная кодовая скорость 1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 7/8, 8/9, 9/10
допустимое отклонение частоты канала ±7 МГц
напряжение питания LNB 13, 18В
мощность источника питания LNB, не менее 5 Вт
уровень входного сигнала 40…100 дБмкВ
поддержка системы команд DiSEqC спецификация уровня 2.1
потребляемая мощность, не более 2 Вт

Технические характеристики TSoIP приёмника BTA-RS04 (в разработке)
интерфейс входного потока Ethernet 100 / 1000 Мбит, IP v4, static IP
упаковка транспортного потока UDP или RTP
поддерживаемые протоколы multicast IGMP v2, FEC по стандарту SMPTE 2022-1-2007
потребляемая мощность, не более 8 Вт
