Планар-СГ2000
Планар-СГ2000

Продукт снят с продаж.
Для получения информации об актуальных продуктах, отправьте запрос

Станция прямого усиления «Планар-СГ2000», благодаря своей невысокой цене, может устанавливаться не только в коллективных сетях приёма ТВ, но и в частных коттеджах. Станция имеет систему АРУ, ручную регулировку усиления по каждому входу, индикатор уровня сигнала в каждом канале. Модуль усилителя MMDS позволяет усилить телевизионные сигналы и отфильтровать побочные составляющие с MMDS конвертора. Он имеет систему АРУ, для стабилизации выходного уровня пакета MMDS. Головная станция изготавливается на фиксированные (заказные) каналы.

  • Автоматическая регулировка усиления в каждом канале.
  • Возможность приёма сигналов с разных направлений или с различной поляризацией.
  • Возможность приёма телевизионных сигналов MMDS
  • Максимальное количество каналов — 22 (без учёта сигналов MMDS).
  • Встроенный аттенюатор по каждому входу.
  • Встроенный индикатор уровня сигнала в каждом канале.
  • Инжекторы для питания антенных усилителей по каждому входу.
  • Инжектор для питания конвертора MMDS (в модуле усилителя MMDS).
  • Регулятор выходного уровня и регулятор наклона АЧХ.
  • «F»-разъёмы.
  • Невысокая стоимость.
Головная станция «ПЛАНАР-СГ2000» производства ООО «ПЛАНАР» предназначена для усиления и выравнивания сигналов вещательного телевидения диапазона 48…862МГц в небольших распределительных сетях кабельного телевидения.

Головная станция «ПЛАНАР-СГ2000» (далее ГС) имеет ряд функциональных особенностей, выгодно отличающих ГС от других моделей подобного класса.

  • Канальные фильтры ГС имеют фиксированные настройки на заданные каналы. Это позволяет получить высокую избирательность, а также малую неравномерность АЧХ в полосе пропускания канала.
  • Использование модуля усилителя MMDS позволяет принимать телевизионные сигналы с MMDS конвертора. Модуль MMDS снабжён системой АРУ, стабилизирующей выходной уровень пакета MMDS.
  • Автоматическая регулировка усиления в каждом канале поддерживает неизменный выходной уровень каждого канала ГС при сезонных и прочих колебаниях уровней входного радиосигнала (до ±10дБ).
  • Встроенный индикатор уровня сигнала в каждом канале позволяет на стадии пусконаладочных работ обойтись без измерительного оборудования, а на стадии эксплуатации оперативно контролировать эфирную обстановку.
  • С помощью аттенюатора по каждому входу можно установить оптимальный уровень входного сигнала для максимального использования рабочего диапазона системы АРУ.
  • Регулятор наклона АЧХ в выходном усилителе позволяет компенсировать неравномерность АЧХ кабеля.
Структурная схема 14-канальной головной станции «ПЛАНАР-СГ2000» приведена на рис.1 (блок питания условно не показан).

Рис.1. Структурная схема головной станции «ПЛАНАР-СГ2000».

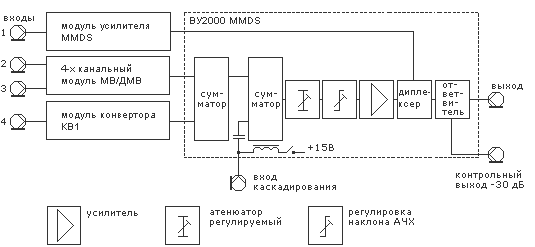

Рис. 2. Структурная схема головной станции «ПЛАНАР-СГ2000» с возможностью приёма MMDS сигналов



Кроме того, в состав станции могут входить модули конвертора КВ1. Конвертор КВ1 предназначендля конвертации сигнала одного канала ДМВ диапазона в сигнал другого канала МВ диапазона.

В состав головной станции может входить модуль усилителя MMDS. Он предназначен для усиления телевизионных сигналов MMDS. В этом случае применяется выходной усилитель, в котором телевизионные эфирные каналы и каналы MMDS суммируются с помощью диплексера. Полоса сигналов MMDS расположена в верхней части ДМВ диапазона. Между эфирными каналами и каналами MMDS необходим защитный интервал (не менее 48 МГц), отделяющий телевизионные эфирные каналы от каналов MMDS. В случае, когда телевизионные эфирные каналы попадают в полосу частот защитного интервала или сигналов MMDS их необходимо конвертировать в МВ диапазон с помощью конверторов КВ1.

Четырёхканальный модуль имеет два входа и один выход. В зависимости от конкретного заказа возможны 3 варианта коммутации входов:
  • c одного входа сигнал делится на все 4 канала;
  • c одного входа сигнал делится на 3 канала, с другого - на 1 канал;
  • c каждого входа сигнал делится на 2 канала.
Двухканальные модули имеют 1 вход и 1 выход.

Модуль конвертора КВ1 имеет один вход и один выход.

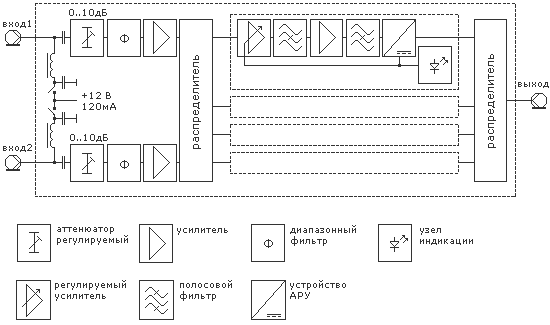

Структурная схема модуля МВ4 приведена на рис.3. Структурная схема модуля ДМВ имеет аналогичное построение.

Рис. 3. Структурная схема модуля МВ4



Сигналы с выходов канальных модулей суммируются в 4-х входовом широкополосном усилителе мощности. В нем предусмотрен широкополосный вход каскадирования.

Головная станция выполняется в 8-канальных или 14-канальных конструктивах.

Конструктив, включающий в себя (кроме модулей) широкополосный усилитель мощности и блок питания - называется базовым блоком. Конструктив, включающий в себя (кроме модулей) суммирующее устройство называется корпусом. Если базовый блок является полноценной головной станцией, то корпус предназначен для каскадирования (увеличения числа каналов). В отдельных случаях (при количестве каналов более 14-16) в состав корпуса может входить дополнительный блок питания.

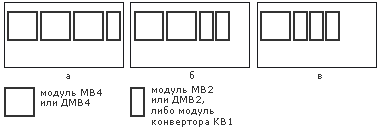

Рис. 4. Варианты размещения модулей в 8-канальном конструктиве.


Рис. 5. Варианты размещения модулей в 14-канальном конструктиве



Питание головной станции осуществляется от встроенного источника питания. Предусмотрен проход питающего напряжения +12В на каждый вход головной станции для питания внешних устройств. При необходимости проход питания может быть отключен независимо для каждого входа.

Модульность конструкции головной станции и легко изменяемая конфигурация входной части 4-х канальных модулей позволяет решить практически все проблемы приёма вещательного телевидения (разные направления и уровни принимаемых сигналов).

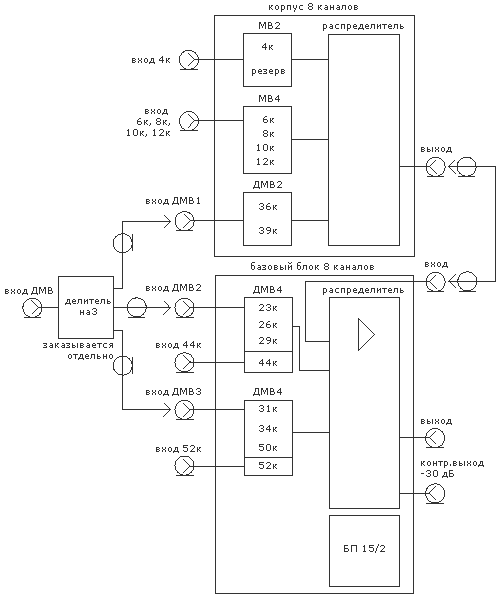

Для примера на рис. 6 показан вариант головной станции для г. Челябинска. Вещание ведется на 15-ти каналах (МВ: 4, 6, 8, 10, 12; ДМВ: 23, 26, 29, 31, 34, 36, 39, 44, 50, 52). 44 и 52 каналы имеют индивидуальные направления вещания.

Рис. 6. Структурная схема головной станции «ПЛАНАР-СГ2000» для г. Челябинска.

44 и 52 каналы имеют отдельные входы, что позволяет при необходимости использовать для этих каналов отдельные антенны. При приёме всех каналов с одного направления головная станция может быть изготовлена без этих дополнительных входов (конфигурация головной станции оговаривается при заказе).

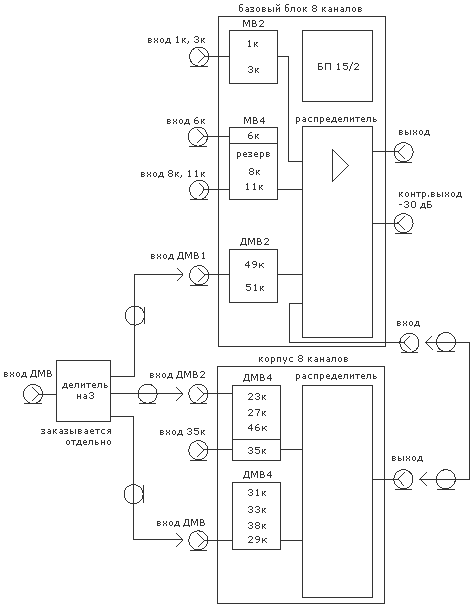

Типовая конфигурация головной станции для г. Москвы приведена на рис. 7.

Рис. 7. Структурная схема головной станции «ПЛАНАР-СГ2000» для г. Москвы.


При разработке головной станции особое внимание было уделено простоте ввода её в эксплуатацию. Встроенный индикатор уровня сигнала позволяет при пуско-наладочных работах обойтись без применения измерительного оборудования. Входной аттенюатор по каждому входу позволяет установить оптимальный уровень входного сигнала для максимального использования рабочего диапазона системы АРУ. При приёме телевизионных радиосигналов одного частотного диапазона с большой (более 10 дБ) разницей уровней рекомендуется размещать мощные и слабые каналы в разные канальные модули (оговаривается при заказе). Встроенный регулятор выходного уровня необходим для установки выходного уровня головной станции, в зависимости от количества каналов. Регулятор наклона АЧХ позволяет компенсировать неравномерность АЧХ кабеля.

Система АРУ отрабатывает сезонные и другие колебания уровней входного радиосигнала до ±10 дБ, что упрощает обслуживание головной станции во время эксплуатации.

Головная станция комплектуется блоками питания разной мощности (15 В, 2 А и 15 В, 1 А). 14 канальный вариант головной станции комплектуется блоком питания БП15/2. В 8-ми канальный базовый блок головной станции может быть установлен как двух, так и одноамперный источник питания. В 16 канальную головную станцию (8-канальный базовый блок и 8-канальный корпус) устанавливается один двухамперный блок питания.

Технические характеристики головных станций ПЛАНАР-СГ2000 соответствуют техническим требованиям на оборудование распределительных сетей кабельного телевидения, утвержденным Министерством связи Российской Федерации 14.07.96; нормам ГКРЧ 21-86, ГОСТ 7845-92, ГОСТ 28324-89, ГОСТ 12.1006-84 ССБТ, ГОСТ 12.2008-87.


Технические характеристики
  «Планар-СГ2000»
Диапазон рабочих частот (без использования модуля MMDS), МГц 48-862
Диапазон рабочих частот (с использованием модуля MMDS), МГц
для эфирных телевизионных каналов 48-694
для пакета MMDS 742-862
Максимальное количество каналов (без учета пакета MMDS) 22
Количество входов (в зависимости от конфигурации) 1…11
Глубина ручной регулировки усиления по каждому входу (для канальных модулей и модуля MMDS), дБ, не менее 10
Входной уровень, дБмкВ
для канальных модулей и модулей конверторов 55-80
для модуля MMDS 76-96
Максимальный выходной уровень (для 14 каналов), дБмкВ, не менее 107
Регулировка выходного уровня, дБ, не менее 10
Глубина автоматической регулировки усиления, дБ, не менее 25
Изменение выходного уровня при изменении входного уровня 55-80 дБмкВ (для канальных модулей и модулей конверторов), дБ, не более ±2
Максимальный коэффициент усиления по каждому входу (для канальных модулей и модулей конверторов), дБ, не менее 52
Коэффициент усиления по входу каскадирования, дБ, не менее 25
Коэффициент усиления по входу MMDS, дБ, не менее 30
Избирательность по ближайшему несмежному каналу, дБ, не менее:
для МВ канальных модулей 40
для ДМВ канальных модулей 20
для модулей конверторов 40
Избирательность по зеркальному каналу для модулей конверторов, дБ, не менее 57
Уровень побочных частот на выходе модулей конверторов, дБс, не более -57
Неравномерность АЧХ в полосе пропускания канала, дБ, не более 1,5
Максимальный ток потребления, мА, не более
для канального модуля МВ2 270
для канального модуля МВ4 470
для канального модуля ДМВ2 270
для канального модуля ДМВ4 510
для модуля конвертора КВ1 170
для модуля усилителя MMDS 700
Напряжение питания конвертора MMDS, В 18
Максимально допустимый ток для питания конвертора MMDS, мА, не более 400
Максимальный суммарный ток для питания антенного усилителя от одного канального модуля, мА, не более 120
Максимально допустимый суммарный ток для питания антенных усилителей, мА, не более 300
Напряжение питания, В 220 (+10 -15%) 50Гц
Максимальная потребляемая мощность, Вт, не более 70
Габаритные размеры станции, мм
(14 канальный вариант) 420х260х40
(8 канальный вариант) 270х260х40
Масса, кг
(14 канальный вариант) 4
(8 канальный вариант) 3
