DIGIDIM 490 / 491 / 492 / 493 / 494 / 498 / 499 / 458 - Релейные модули Helvar
DIGIDIM 490 / 491 / 492 / 493 / 494 / 498 / 499 / 458 - Релейные модули Helvar

Релейные модули DIGIDIM используются для включения/выключения недиммируемых нагрузок, а также для открытия/закрытия штор/жалюзи/рольставней, используются недорогие релейные модули.

DIGIDIM 490 - 2-х канальный контроллер жалюзи (2-Channel Blinds Controller (490))

  • Семейство продуктов: ImagineDIGIDIM
  • Управление жалюзи
  • Монтаж: DIN-рейка
  • Количество каналов: 2
  • Макс. нагрузка/канал (А): 2.3
  • Двухканальный блок для управления жалюзи и шторами
  • Два независимых моторных устройства с двумя однополюсными реле, для управления мотором на открытие/закрытие, промежуточные положения программируются по таймеру.
  • светодиодный индикатор состояния
  • переключение через останов для предотвращения поломки мотора
  • гальванически развязанные реле
  • Номинальные характеристики источника питания: 197–264 В переменного тока (абсолютное значение), 48–62 Гц
  • Энергопотребление DALI (мА): 2
  • Защита цепи управления: Тип C MCB 6 А, минимум
  • Размеры: 88 mm × 58 mm × 90 mm
  • 2 независимых канала управления
  • Контакты без напряжения для управления мотором на открытие/закрытие или на включение/смену направления
  • Работа в режиме «разрыв перед замыканием» для предотвращения повреждения двигателя
  • Программируемое время открытия/закрытия жалюзи
2-канальный контроллер жалюзи - это интерфейсный модуль, совместимый с DALI, который позволяет управлять жалюзи и шторами в системе управления освещением DIGIDIM. Контроллер жалюзи представляет собой блок, монтируемый на DIN-рейку, который имеет два независимых канала управления, каждый из которых имеет два однополюсных контакта без напряжения для переключения двигателей до 550 Вт вверх / вниз или в направлении мощности от системы DIGIDIM.

Устройство имеет светодиодный индикатор состояния, физический переключатель выбора и индикаторы состояния реле. Светодиод состояния отображает состояние и индикацию неисправности. Переключатель физического выбора используется для идентификации устройства во время конфигурации системы. Светодиодные индикаторы реле загораются, когда соответствующее реле замкнуто.
Примечание. Данное устройство не содержит блок питания DALI. Следовательно, человек должен присутствовать в другом месте системы.

Ключевые особенности
• Режим Up / Down работает в режиме «Break before Make», чтобы предотвратить повреждение двигателя.
• Реле внутренне изолированы, что позволяет использовать отдельные фазы сети для каждого канала управления.
• Все функции DALI программируются с помощью DIGIDIM Toolbox или программного обеспечения Designer.
• Монтаж на DIN-рейку шириной всего 88 мм.

Замечания по установке
• Контроллер жалюзи предназначен для использования с двигателями мощностью до 550 Вт.
• Внешнее питание от сети должно быть защищенным. Рекомендуется использовать MCB 6 A.
• Все кабели должны быть рассчитаны на напряжение 230 В.

Технические характеристики DIGIDIM 490 - 2-х канальный контроллер жалюзи (2-Channel Blinds Controller (490))

Нагрузка реле
Нагрузка двигателя: 550 Вт макс.
Подключение
DALI: Стандартная съемная клеммная колодка DIGIDIM 0,5 мм² - 1,5 мм², сплошная или многожильная
Сеть: сплошная сердцевина до 4 мм² или многопроволочная до 2,5 мм²
Примечание: если оборудование используется в электрически шумной среде, кабель DALI должен быть экранирован и подключен к земле.
Мощность
Питание от сети: 220 В - 240 В, 50 Гц - 60 Гц
DALI потребление: 2 мА
Механические данные
Размеры: 88 мм × 90 мм × 58 мм
Корпус: DIN-рейка, ширина 88 мм
Вес: 300 г
Монтаж: DIN-рейка (установка в распределительном шкафу)
Код IP: IP30 (IP00 на терминалах)
Условия эксплуатации и хранения
Температура окружающей среды: от 0 ° C до + 40 ° C
Относительная влажность: макс. 90%, без конденсации
Температура хранения: от -10 ° C до +70 ° C
Соответствие и стандарты
Эмиссия: EN 55015
Иммунитет: EN 61547
Безопасность: EN 61347-2-11
Изоляция: 4 кВ
Окружающая среда: соответствует директивам WEEE и RoHS.


DIGIDIM 491 - Одноканальный релейный блок силовых реле

  • Одноканальный релейный блок, монтируемый непосредственно в светильник
  • Позволяет включать/выключать недиммируемые нагрузки
  • включает/выключает до 3 балластов Helvar El-s/ TCs
  • Реле 250 В 2 А


DIGIDIM 492 - Одноканальный релейный блок силовых реле (492 16 A Power Relay Unit)

  • Семейство продуктов: Imagine , DIGIDIM , RoomSet
  • Монтаж: Независимое использование
  • Количество каналов: 1
  • Макс. Нагрузка / канал (A): 16
  • Одноканальный релейный блок, монтируемый непосредственно в светильник, или запотолок
  • Позволяет включать/выключать недиммируемые нагрузки
  • Удобный кабельный зажим
  • Мощное реле 250 В 16 А
  • Потребляемая мощность DALI (мА): 2
  • Размеры: 118 мм × 40 мм × 21,2 мм
  • Позволяет контролировать переключаемые нагрузки
  • Для интеграции в светильники или электрические шкафы
  • Реле с высокими пусковыми характеристиками
  • Безопасное снятие напряжения

492 - это одноканальный релейный блок, предназначенный для управления не-DALI, нерегулируемой нагрузкой. Реле представляет собой защелкивающийся контакт без напряжения, с высоким пусковым током, с номинальным контактом 16 А. Блок силовых реле 16 А упакован в пластиковый корпус, который может быть установлен внутри светильника или электрического шкафа, или использован как линейный блок. Этот компактный корпус имеет монтажные выступы на каждом конце, а кабельные зажимы являются неотъемлемой частью крышки клемм.

Устройство питается от сети DALI. Он формирует узел реле DALI с типичным потреблением тока 2 мА и может быть запрограммирован как одноканальное реле с помощью программного обеспечения Helvar для проектирования освещения, Designer и Toolbox.

Примечание. Данное устройство не содержит блок питания DALI. Следовательно, человек должен присутствовать в другом месте системы.

Ключевые особенности

• 16 A сильнотоковое реле
• Высокоточное реле спецификации
• Компактный размер для светильника, электрической панели или линейного монтажа
• Надежная крышка подключения проводов

Технические характеристики DIGIDIM 492 - Одноканальный релейный блок силовых реле (492 16 A Power Relay Unit)
DALI потребление: 2 мА
Кабели DALI должны быть рассчитаны на напряжение сети
DALI: 0,5 мм² - 1,5 мм² твердый или многожильный
Длина полосы: 8,5 мм - 9,5 мм
Реле: 0,5 мм² - 1,5 мм² многожильный
0,5 мм² - 2,5 мм² сплошное ядро
Длина полосы: 8,5 мм - 9,5 мм
Реле
Контакты реле: Высокопусковое, однополюсное, одноцепное (SPST) реле с фиксацией
Изоляция: 3 кВ
Максимальная нагрузка: 16 А
Количество устройств: количество ограничено MCB: обратитесь к данным производителя.
Внешняя защита: Внешняя защита не должна превышать 16 A типа C MCB.
Механические данные
Корпус: белый пластик (поликарбонат)
Вес: 52 г
IP-код: IP30
Условия эксплуатации и хранения
Температура окружающей среды: от 0 ° C до + 40 ° C
Температура хранения: от -10 ° C до +70 ° C
Относительная влажность: макс. 90%, без конденсации
Соответствие и стандарты
DALI: IEC 62386-101
МЭК 62386-102
МЭК 62386-208
Эмиссия: EN 55015
Иммунитет: EN 61547
Безопасность: EN 61347-2-11
Окружающая среда: соответствует директивам WEEE и RoHS.

DIGIDIM 493 - Одноканальный релейный блок сигнальный (Single-Channel Signal Relay Unit (493))

  • Семейство продуктов: Imagine , DIGIDIM , RoomSet
  • Монтаж: Независимое использование
  • Количество каналов: 1
  • Макс. Нагрузка / канал (A): 0
  • Одноканальный релейный блок, монтируемый непосредственно в светильник, или за потолок
  • Позволяет выдавать сигнал сухого контакта для других систем
  • Удобный кабельный зажим
  • Маломощное реле 60 В 0.5 А
  • Потребляемая мощность DALI (мА): 2
  • Размеры: 118 мм × 40 мм × 21,2 мм
  • Позволяет взаимодействовать с другими системами контроля и управления зданием
  • Для интеграции в светильники или электрические шкафы
  • Возможность переключения с низким энергопотреблением
  • Безопасное снятие напряжения
493 - это одноканальный релейный блок, предназначенный для взаимодействия с другими системами контроля и управления зданием.

Блок сигнального реле 493 находится в пластиковом корпусе, поэтому его можно установить в шкафу стороннего оборудования, в электрошкафу или использовать в качестве встроенного блока.
Реле представляет собой твердотельное нормально разомкнутое сигнальное реле с номинальным контактом 60 В переменного или постоянного тока, максимум 0,5 А.

Это устройство не должно использоваться для переключения напряжения сети.
Устройство питается от сети DALI. Компактный корпус имеет монтажные проушины на каждом конце, а кабельные зажимы предусмотрены как часть крышки клемм.
Устройство формирует узел реле DALI с типичным потреблением тока 10 мА и программируется как одноканальное реле с помощью программного обеспечения Helvar для проектирования освещения, Designer и Toolbox.
Примечание. Данное устройство не содержит источник питания DALI, поэтому его необходимо подключить к другому устройству системы.

Ключевые особенности
• Низкая мощность переключения (от 0,1 мА до 0,5 А; 60 В)
• Твердотельное слаботочное реле
• Компактный размер для электрической панели или линейного монтажа
• Безопасная крышка подключения проводов
Замечания по установке
• Снимите крышку подключения
• Подключите провода реле
• Подключите провода управления DALI.
• Закрепите блок на месте

Технические данные
Контакты реле
Контакты реле: Полупроводниковое реле с нормально разомкнутым сигналом (SSR)
Напряжение: 60 В переменного или постоянного тока
Изоляция: 4 кВ
Максимальная нагрузка: 0,5 А
Минимальная нагрузка: 0,1 мА
Подключения
DALI: 0,5 мм² - 1,5 мм² многожильный или сплошной сердечник
Длина полосы: от 8,5 мм до 9,5 мм
DALI потребление: 10 мА
Кабель DALI должен быть рассчитан на напряжение 230 В
Реле: 0,5 мм² - 1,5 мм² многожильный или сплошной
Длина полосы: от 8,5 мм до 9,5 мм
Механические данные

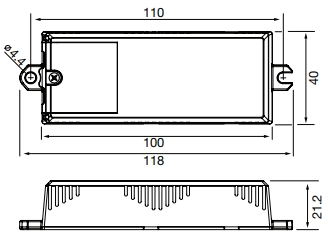

Размеры: 118 мм × 40 мм × 21,2 мм
Корпус: белый пластик (поликарбонат)
Вес: 38 г
IP-код: IP30
Условия эксплуатации и хранения
Температура окружающей среды: от 0 ° C до + 40 ° C
Относительная влажность: макс. 90%, без конденсации
Температура хранения: от –10 ° C до + 70 ° C
Соответствие и стандарты
Эмиссия: EN 55015
Иммунитет: EN 61547
Безопасность: EN 60950
Окружающая среда: соответствует директивам WEEE и RoHS


DIGIDIM 494 - 4-х канальный 10 А релейный блок (4-Channel Relay Unit (494))

  • Семейство продуктов: Imagine , DIGIDIM , RoomSet
  • Монтаж: DIN-рейка
  • Количество каналов: 4
  • Макс. Нагрузка / канал (А): 10
  • Четырехканальный релейный блок DALI позволяет контролировать недиммируемые нагрузки, монтируется на дин-рейку с четырьмя независимо программируемыми реле
  • Реле нормально разомкнуты, гальванически развязаны и коммутируют ток нагрузки до 10 А каждое
  • светодиодный индикатор состояния
  • гальванически развязанные нормально разомкнутые реле
  • возможность ручного включения аварийного освещения
  • Номинальное напряжение питания: 197 В переменного тока - 264 В переменного тока (абсолютное) 48 Гц - 62 Гц
  • Потребляемая мощность DALI (мА): 2
  • Защита цепи управления: 6 A, тип C MCB
  • Размеры: 88 мм × 90 мм × 58 мм
  • 4 индивидуально программируемых реле, нормально разомкнутых и без напряжения
  • Реле внутренне изолированы, что позволяет управлять отдельными фазами в одном устройстве.
  • Ручное управление
4-канальный релейный блок представляет собой DALI-совместимый интерфейсный блок, предназначенный для включения нерегулируемых нагрузок в систему управления освещением DIGIDIM. Блок реле представляет собой блок на DIN-рейке, который может управлять четырьмя индивидуально программируемыми реле. Реле «нормально разомкнуты», без напряжения и могут переключать резистивные нагрузки до 10 А.

Блок реле снабжен светодиодом состояния, физическим переключателем и четырьмя индикаторами состояния реле. Светодиод состояния отображает состояние и индикацию неисправности. Переключатель физического выбора используется для идентификации устройства во время конфигурации системы, а также действует как ручное управление. Четыре светодиодных индикатора состояния реле загораются, когда соответствующее реле замкнуто.

Примечание. Данное устройство не содержит блок питания DALI. Следовательно, человек должен присутствовать в другом месте системы.

Ключевые особенности
• Четыре индивидуально программируемых реле, нормально разомкнутых и без напряжения.
• Реле внутренне изолированы, что позволяет управлять отдельными фазами в одном устройстве.
• Каждое реле может управляться вручную с помощью переключателя физического выбора.
• Все функции DALI программируются с помощью DIGIDIM Toolbox или программного обеспечения Designer.
• Монтаж на DIN-рейку шириной всего 88 мм.

Технические характеристики DIGIDIM 494 - 4-х канальный 10 А релейный блок (4-Channel Relay Unit (494))
Релейные нагрузки (макс.)
Резистивный: 10 А
Лампа накаливания: 8 А
Индуктивный: 5 А
Электронные балласты: 15 шт. Helvar Type EL – HF / CHF
Подключения
DALI: твердое ядро ​​до 4 мм²
Скрученный до 2,5 мм²
Кабель DALI: съемные блоки разъемов
Сечение провода: 0,5 мм² - 1,5 мм²
многожильный или сплошной сердечник
Номинальная мощность кабеля: все кабели должны быть рассчитаны на напряжение сети.
Примечание: если оборудование используется в электрически шумной среде, кабель DALI должен быть экранирован и подключен к земле.
Мощность
Питание от сети: 220 В переменного тока - 240 В переменного тока
50 Гц - 60 Гц
Сетевой выход: нет
DALI потребление: 2 мА
Механические данные
Размеры: 88 мм × 58 мм × 90 мм
Корпус: DIN-рейка, ширина 88 мм
Вес: 300 г
Монтаж: DIN-рейка (установка в распределительном шкафу)
IP-код: IP30
Условия эксплуатации и хранения
Температура окружающей среды: от 0 ° C до + 40 ° C
Относительная влажность: макс. 90%, без конденсации
Температура хранения: от -10 ° C до +70 ° C
Соответствие и стандарты
ЭМС-эмиссия: EN 55015
ЭМС-устойчивость: EN 61547
Безопасность: EN 61347-2-11
Изоляция: 4 кВ
Окружающая среда: соответствует директивам WEEE и RoHS.


DIGIDIM 498 - 8-ми канальный 16A релейный блок (8-Channel Relay Unit (498))

  • Семейство продуктов: Imagine , DIGIDIM , RoomSet
  • Монтаж: DIN-рейка
  • Количество каналов: 8
  • Макс. Нагрузка / канал (A): 16
  • Универсальный источник питания
  • Восьмиканальный релейный блок с независимо программируемыми реле, позволяющими управлять недиммируемые нагрузки. Блок монтируется на дин-рейку
  • Реле нормально разомкнутые, гальванически развязаны и коммутируют нагрузку до 10 А на канал
  • В блоке реле имеются DALI и SDIM порты
  • светодиодный индикатор состояния и кнопки нстройки
  • защищенные от дребезга реле
  • вход для опции аварийного освещения
  • Номинальное напряжение питания: 85 В переменного тока - 264 В переменного тока (абсолютное) 45 Гц - 65 Гц
  • Потребляемая мощность DALI (мА): 2
  • Защита цепи управления: 6 A, тип C MCB
  • Размеры: 160 мм × 90 мм × 58 мм
  • DALI, S-DIM, DMX, Ручной проводной ввод
  • 8 индивидуально программируемых реле, нормально разомкнутых и без напряжения
  • Высокоточные реле спецификации
  • Проводной ввод переопределения
  • Ручная настройка с помощью светодиодного дисплея и кнопок
8-канальный релейный блок DIGIDIM 498 оснащен реле высокой спецификации, рассчитанными на 16 А на канал, которые выдерживают кратковременные пиковые токи при высоких нагрузках при включении нагрузки.
Он может быть подключен к сети через связь DALI или SDIM для включения в систему управления освещением DIGIDIM или Imagine.
Устройство имеет интуитивно понятный светодиодный сегментный дисплей и кнопки для мониторинга, ручной настройки и управления.

Ключевая особенность
• Высокоточные реле спецификации (однополюсные, нормально разомкнутые).
• Проводной вход для коррекции для внешних триггеров.
• Светодиодный сегментный дисплей и кнопки.
• Может работать как:
Individual 8 отдельных каналов (8 × 1)
Sets 4 комплекта по 2 канала (4 × 2)
Sets 2 комплекта из 4 каналов (2 × 4)

Технические характеристики DIGIDIM 498 - 8-ми канальный 16A релейный блок (8-Channel Relay Unit (498))
Подключения
Сеть / реле: до 4 мм² сплошного или до 2,5 мм² многожильного
DALI: 0,5 мм² - 1,5 мм² твердый или многожильный.
Максимум. длина: 300 м при 1,5 мм².
SDIM / DMX: 0,22 мм² - 1,5 мм², тип RS485 с низкими потерями (многоцепочечные, витые и экранированные). Максимум. длина: 1000 м (кабель без потерь). Примеры: Belden 8102 или Alpha 6222C.
Примечание. Одна витая пара для A и B (полное сопротивление от 85 Ω до 100 Ω), одна жила или витая пара для 0 В и экран для экрана.
Номинальное значение кабеля: Сетевые кабели, кабели реле и кабели DALI должны быть рассчитаны на напряжение сети.
Мощность
Питание от сети: 100 В переменного тока - 240 В переменного тока (номинальное)
85 В переменного тока - 264 В переменного тока (абсолютный)
45 Гц - 65 Гц
Потребляемая мощность: 2,6 Вт
Резервное питание
Потребление: 1,1 Вт
Внутренние потери: 2,1 Вт + макс. 1,6 Вт на канал
Внешняя защита: сетевое питание должно быть защищено максимум 6 А. Реле должны быть защищены максимумом 16 A типа C MCB.
DALI потребление: 2 мА
Соответствие: соответствует стандарту DSI v 2.0.
Изоляция: между каждым разъемом, за этим исключением: «SDIM 0 V» и «OVR 0 V» не изолированы друг от друга.
Входы
Связь: DALI, SDIM и DMX
Переопределение: проводной ввод переопределения
Пользовательский интерфейс: 2 кнопки для настройки
Каналы: 8 (2 канала на четырехсторонний разъем)
Контакты реле: реле высокого пуска (800 A при 200 мкс), однополюсное, одноходовое (SPST) реле.
W premake contact + AgSnO₂.
Оптимизирован для высоких токов.
Напряжение реле: 240 В переменного тока (400 В переменного тока между каналами)
Максимум. нагрузка на контакт:
16 резистивный / накаливания
10 A HID (cos y = 0,6)
Количество устройств: для балластов количество ограничено MCB; обратитесь к данным производителя.
Это силовые реле, поэтому они не подходят для работы при сверхнизком напряжении.
Если для управления контакторами используются силовые реле, убедитесь, что установлены демпферы.
Механические данные
Размеры: 160 мм × 90 мм × 58 мм
Корпус: пластиковый (поликарбонатный) корпус на DIN-рейку
Вес: 400 г
Монтаж: DIN-рейка (установка в распределительном шкафу)
Код IP: IP30 (IP00 на терминалах)
Условия эксплуатации и хранения
Температура окружающей среды: от 0 ° C до + 40 ° C
Относительная влажность: макс. 90%, без конденсации
Место хранения
температура: от –10 ° C до + 70 ° C
Соответствие и стандарты
ЭМС-эмиссия: EN 55015
ЭМС-устойчивость: EN 61547
Безопасность: EN 61347-2-11
DALI: стандарт DALI IEC 60929, с дополнениями Helvar
SDIM: протокол Helvar SDIM
DMX: протокол DMX512-A (макс. Частота обновления: 33 Гц)
Окружающая среда: соответствует директивам WEEE и RoHS.

DIGIDIM 499 8 × 20 A блок реле с фиксацией (499 8-Channel Latching Relay Unit)

  • Семейство продуктов: ImagineDIGIDIMRoomSet
  • Монтаж: DIN-рейка
  • Количество каналов: 8
  • Макс. нагрузка/канал (А): 20
  • Универсальный источник питания
  • Номинальные характеристики источника питания: 85–264 В переменного тока (абсолютное значение), 45–65 Гц
  • Энергопотребление DALI (мА): 2
  • Защита цепи управления: Тип C MCB 6 А, минимум
  • Размеры: 160 mm × 100 mm × 58 mm
  • DALI, S-DIM, DMX, Ручной проводной доминирующий вход
  • 8 реле, программируемых индивидуально, с большой силой пускового тока, с фиксацией, однополюсные
  • Реле с большой силой пускового тока
  • Ручной переключатель на каждом реле
  • Ступенчатое включение для снижения пускового тока
8-канальный блокировочный релейный блок DIGIDIM представляет собой восьмиканальный контроллер, поддерживающий пусковые нагрузки до 20 А на выход. Каждый выход контролируется индивидуально, и любая фаза питания может быть подключена к любому из них.

Предназначенный для установок, в которых используется много энергии, таких как светильники с высокими отсеками и лампы HID, 499 может выдерживать кратковременные пиковые пусковые токи при включении нагрузки. Устройство имеет рычажный переключатель для каждой цепи, что позволяет переключаться вручную. Среди других преимуществ вы можете видеть положение реле в любой момент, включать и выключать свет для проверки и ввода в эксплуатацию, или включать и выключать нагрузки, даже если устройство теряет питание. Если питание отключено от устройства, реле остаются в том же положении.

499 может быть подключен к сети через DALI, SDIM или DMX в систему управления освещением DIGIDIM или Imagine, и для облегчения установки он устанавливается на DIN-рейку. Он имеет интуитивно понятный светодиодный сегментный дисплей, а также кнопки для мониторинга, ручной настройки и управления.

Ключевые особенности
Запирающие, однополюсные, бистабильные реле с ручным управлением.
• Проводной вход для коррекции для внешних триггеров.
• Ручное управление переключателем на канал.
• LED-сегментный дисплей и кнопки.
• Может работать как:
Individual 8 отдельных каналов (8 × адресов DALI);
Sets 4 набора по 2 канала (4 адреса DALI);
или
Sets 2 набора по 4 канала (2 × адреса DALI).
• Ступенчатое включение с задержкой 100 мс на реле.
• Все функции могут быть запрограммированы с помощью программного обеспечения Helvar Toolbox and Designer.

Технические характеристики DIGIDIM 499 8 × 20 A блок реле с фиксацией (499 8-Channel Latching Relay Unit)
DALI: 0,5 мм² - 1,5 мм² многожильный или сплошной сердечник.
Максимум. длина: 300 м при 1,5 мм².
SDIM / DMX: 0,22 мм² - 1,5 мм², многопроволочные, скрученные и экранированные, типа RS485 с низкими потерями
Номинальное значение кабеля: Сетевые кабели, кабели реле и кабели DALI должны быть рассчитаны на напряжение сети.
Сила
Питание от сети: 100 В переменного тока - 240 В переменного тока (номинальное)
85 В переменного тока - 264 В переменного тока (абсолютный)
45 Гц - 65 Гц
Потребляемая мощность: 0,3 Вт
Внутренние потери: 0,6 Вт на канал при 20 А
Внешняя защита: сетевое питание должно быть защищено максимум 6 А. Реле должны быть защищены максимумом 20 A типа C MCB.
Изоляция: между каждым разъемом, за этим исключением: SDIM 0 В и OVR 0 В НЕ изолированы друг от друга.
DALI
DALI адреса: 8, 4 или 2
DALI потребление: 2 мА
входные
Связь: DALI, SDIM и DMX
Переопределение: проводной ввод переопределения
Пользовательский интерфейс: 2 кнопки для настройки
Каналы: 8
Контакты реле: высокий пусковой ток 500 A / 2 мс
Напряжение реле: 240 В переменного тока (400 В переменного тока между каналами)
Максимум. нагрузка на контакт: 20 A резистивная / лампа накаливания;
20 А, PF 0,6 / флуоресцентный
Количество устройств: для балластов количество ограничено MCB; обратитесь к данным производителя. Это силовые реле, которые не подходят для работы при сверхнизком напряжении. Там, где силовые реле используются для управления контакторами, должны быть установлены демпферы.
Механические данные
Размеры: 160 мм × 100 мм × 46 мм
Корпус: 9 U белый пластиковый (поликарбонатный) корпус на DIN-рейке
Вес: 425 г
Монтаж: на DIN-рейку (установка только в распределительном / распределительном шкафу)
Код IP: IP30 (IP00 на терминалах)
Условия эксплуатации и хранения
Температура окружающей среды: от 0 ° C до + 40 ° C
Относительная влажность: макс. 90%, без конденсации
Температура хранения: от –10 ° C до + 70 ° C
Соответствие и стандарты
Стандарт DALI: EN 62386
Эмиссия: EN 55015
Иммунитет: EN 61547
Безопасность: EN 61347-2-11
SDIM: протокол Helvar SDIM
DMX: протокол DMX512-A (макс. Частота обновления: 33 Гц)
Окружающая среда: соответствует директивам WEEE и RoHS.


DIGIDIM 458/SW8 - 8-ми канальный 16А релейный модуль (458/SW8 8-Channel Switching Module)

  • Семейство продуктов: ImagineDIGIDIMRoomSet
  • Монтаж: Модуль подключается к шасси серии 458Mx
  • Количество каналов: 8
  • Макс. нагрузка/канал (А): 16
  • Универсальный источник питания
  • 8-ми канальный релейный модуль
  • Мощные реле 16А на канал
  • Модуль способен работать с шиной DALI, или S-DIM, т.е. в составе DIGIDIM, или Imagine систем
  • С помощью дополнительного модуля 458/OPT4 возможно переключение 4 каналов на управление балластами (1-10В)
  • Устанавливается в рэк 458
  • ЖК экран с курсором
  • DALI и S-DIM порты
  • совместим с модулем 458/OPT4
8-канальный коммутационный модуль 458 / SW8 содержит 8 релейных каналов (нормально разомкнутых), способных переключать 16А на канал.
Он использует реле высокого пускового тока, чтобы выдерживать кратковременный пиковый пусковой ток при включении нагрузки. Он имеет интерфейс DALI и S-DIM / DMX и поэтому может быть полностью интегрирован в систему Digidim или маршрутизатор Imagine.

Передняя часть модуля оснащена ЖК-дисплеем и клавиатурой для установки основных параметров конфигурации и обеспечения базового контроля уровней канала и выхода.
Модуль легко устанавливается на механическое шасси Digidim 458Mx, в котором каждый канал нагрузки защищен отдельным MCB.
Примечание. Модули 458 / SW8 поставляются отдельно от механического шасси 458Mx.

Ключевые особенности
• Легко подключается к шасси 458Mx и подключается к электросети для быстрой установки.
• ЖК-дисплей и 5-кнопочная клавиатура для мониторинга, настройки и ручного управления.
• Универсальный сетевой источник питания (85-264 В переменного тока, 45-65 Гц).
Модуль опций
Для дополнительного модуля имеется внутреннее соединение, которое продается отдельно.
Модуль опций используется для преобразования 4 каналов в любой:
• 1 - 10 В → мойка, привод 50 балластов
• DSI (интерфейс цифрового сигнала) → 10 балластных приводов
• ШИМ (широтно-импульсная модуляция) → 10 балластных приводов
• DALI трансляция → 10 балластных дисков
Замечания по установке
Это включает в себя удаление крышки с шасси. НЕ подключайте DALI и S-DIM или DMX одновременно. Подробнее см. В Руководстве по установке 458 / SW8 и Руководстве по установке шасси 458Mx.

Технические характеристики DIGIDIM 458/SW8 - 8-ми канальный 16А релейный модуль (458/SW8 8-Channel Switching Module)
Подключения
DALI: 0,5 мм2 - 1,5 мм2 (макс. 300 м при 1,5 мм2)
S-DIM / DMX: 0,22 мм² -1,5 мм² тип RS485 с малыми потерями (многоцепочечные, витые и экранированные)
Переопределение: от 0,5 мм2 до 1,5 мм2 (экранированный и скрученный)
Контакты реле: высокий пусковой ток, однополюсный однополюсный (SPST), нормально разомкнутый (NO), без напряжения
Напряжение: 400 В переменного тока
Изоляция: 4 кВ
Максимум. нагрузка на контакт: 16 A резистивная / лампа накаливания, 10 A HID (cos y = 0,6)
Для балластов количество ограничено MCB: см. Данные производителя. Внешняя защита не должна превышать 16 A типа C MCB.
Мощность
Питание от сети: 85 В переменного тока до 264 В переменного тока, 45 - 65 Гц
Потребляемая мощность: 1,1 Вт (без нагрузки)
Защита
Электрическая защита: 6 A MCB и PTC для платы управления (MCB типа C 10 кА). См. Руководство по установке 458Mx.
Тепловая защита: плата управления - самовосстанавливающийся предохранитель
Соответствие и Стандарты
ЭМС: Эмиссия: EN 55015 Иммунитет: EN 61547
Безопасность: EN 60950
Передача данных DALI: в соответствии со стандартом DA
Модель Спецификация Стоимость Купить
DIGIDIM 490 / 491 / 492 / 493 / 494 / 498 / 458 Релейные модули Helvar по запросу
окБыстрый заказ:  Отправьте запрос на e-mail: info@datasystem.ru

Доставка осуществляется во все регионы РФ.
Юридическим лицам предоставляется полный пакет бухгалтерских документов.

Создание сайта
Mystery Group
2001-2020 © Компания ДАТАСИСТЕМ. Все права защищены. Политика конфиденциальности. Пользовательское соглашение

Мы используем куки (cookies) с целью повышения удобства вашей работы с сайтом.

Продолжая работу с сайтом, вы соглашаетесь с нашей политикой конфиденциальности.
