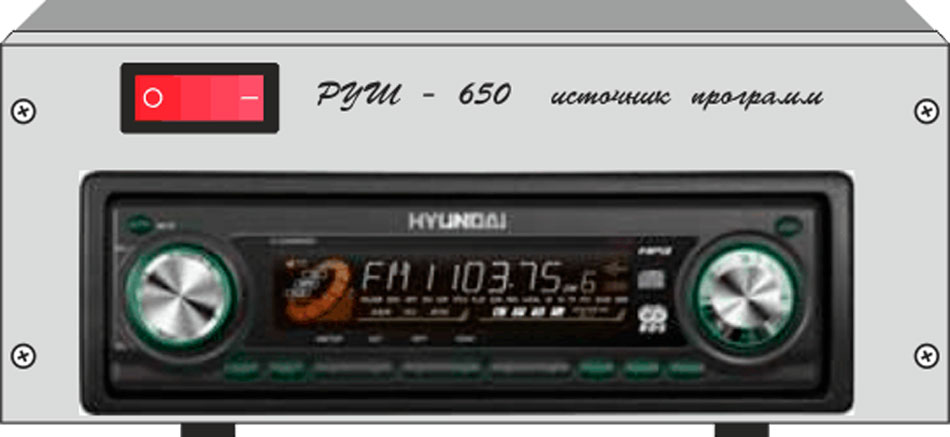

Источник программ РУШ 650 И(М) (трансляционное устройство ТУ 50И(М)) (ДЛЭ3.465332.050.11 ТУ). Изготовлено в России.

Обозначение на схемах:



Состав (комплект поставки):
1. Источник программ РУШ 650 И(М) (трансляционное устройство ТУ 50И(М)), в составе:
1.1. Источник программ РУШ 650 И(М) (ТУ 50И(М)) (ДЛЭ3.465332.050.11 ТУ) 1 шт.
1.2. ШС 0502 (ДЛЭ4.465332.200.00 ТУ) Шнур сетевой 1 шт.
1.3. Предохранитель 2А 1 шт.

2. Паспорт и гарантийный талон 1 кт.

3. Упаковочная тара 1 шт.

Дополнительно (под заказ) поставляется малогабаритная антенна АН 33Р. Технические характеристики. Технические характеристики и параметры электрического тракта РУШ 650 И(М) (ТУ 50И(М)) соответствуют 1-му классу качества по ГОСТ 11515-91. Соответствует требованиям ТУ (ДЛЭ3.465332.050.11 ТУ) и комплекту конструкторской документации (ДЛЭ3.465332.050.11).

• Диапазон УКВ (только для канала оповещения), МГц — 65,0-74,0
• Диапазон FM/M/V, МГц — 87,5-108

CD-проигрыватель:

• Тип воспроизводимых дисков — 12 см (5 дюймов)
• Полоса воспроизводимых частот, Гц — 40-14000
• Электронная система стабилизации
• Воспроизведение ID3-тегов

Дополнительно имеется:

• Встроенный порт USB
• Слот для карт памяти SD/MMC
• DSP-процессор Classic, Pop, Rock, Flat

Терминалы:

• Разъем AUX на передней панели магнитолы для подключения дополнительных источников
• ISO-разъем

Мощность, потребляемая от питающей сети 220 В, 50 Гц, ВА, не более 50
Габаритные размеры, мм 215x93x310
Масса без упаковки, кГ, не более 7

Функциональные возможности.

Формирование программы вещания:

1. из эфира от радиостанций в диапазоне УКВ-FM;
2. с CD-дисков;
3. c SD-карты;
4. с USB-входа;

Аудио сигналы и стыки на входе и выходе РУШ 650 И(М) (ТУ 50И(М)) отвечают требованиям международных стандартов МЭК, МСЭ-Р (МККР) и ЕСВ, предъявляемых к звуковым трактам. Это позволяет совместное использование РУШ 650 И(М) (ТУ 50И(М)) и любого серийного отечественного и импортного оборудования.

Схема подключения РУШ 650 И(М) (ТУ 50И(М)) к РУШ 6100М и РУШ 5М. Вариант ТР 300.

На рисунке трансляционное устройство ТР 300. Показано подключение нагрузки и источника программ.

Где:

ТУ 101/РУШ 6100М — трансляционное устройство / микшер-усилитель трансляционный — высококачественный однопрограммный трансляционный микшер-усилитель
ТУ 201/РУШ 5М — трансляционное устройство / микшер-усилитель трансляционный — высококачественный однопрограммный трансляционный микшер-усилитель
ТУ 50 И/РУШ 650 И — трансляционное устройство / источник программ
УК-2Р — ограничительная коробка (коробка универсальная)
ТАМУ-10, ТАМУ-25С — абонентский унифицированный радиовещательный трансформатор
ШВВП 2х1,5, ШВВП 2х0,75 — провод
КММ 2х0,35 — кабель микрофонный двужильный

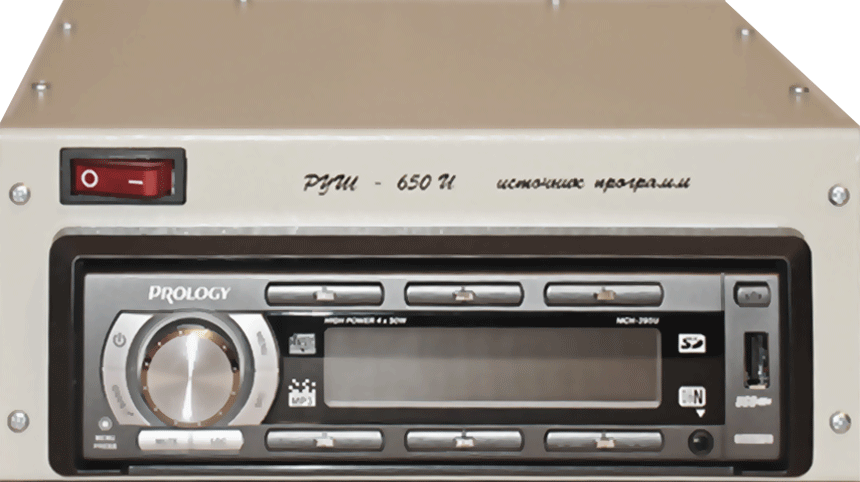

Органы управления, коммутации и подключения к внешним устройствам, расположенные на передней панели в конструктивном исполнении 2017 г.

На передней панели расположены следующие органы управления, коммутации и подключения к внешним устройствам (показаны в «рабочем положении»):

1. сетевой выключатель;
2. кнопка POWER;
3. кнопка выброса диска ;
4. отсек для дисков;
5. кнопка BAND (диапазон);
6. кнопка ОСВОБОЖДЕНИЯ панели;
7. кнопки памяти предварительных настроек;
8. дисплей;
9. регулятор громкости и коррекции сигнала

Более подробно назначение органов управления, коммутации и подключения к внешним устройствам, расположенных на передней панели смотрите тут: «Источник программ РУШ 650И. Трансляционное устройство ТУ 50. Быстрый старт».

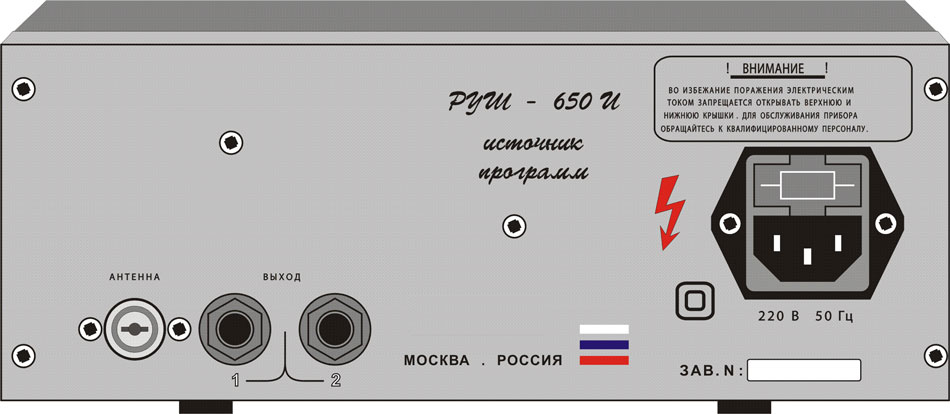

Органы управления, коммутации и подключения к внешним устройствам, расположенные на задней панели:

1. разъем подключения антенны;
2. разъемы выхода 1, 2;
3. разъем для подключения сетевого шнура с гнездом предохранителя;
4. клемма заземления.

Более подробно назначение органов управления, коммутации и подключения к внешним устройствам, расположенных на задней панели смотрите тут: «Источник программ РУШ 650И. Трансляционное устройство ТУ 50. Быстрый старт».
