DIGIDIM  Imagine HES92020, HES92220 - транзисторные и тиристорные диммеры
DIGIDIM Imagine HES92020, HES92220 - транзисторные и тиристорные диммеры


Imagine HES92020 - 2-х канальный тиристорный диммер с вентиляторным охлаждением 2 x 20 А, с конвективным охлаждением 10 А

  • Семейство продуктов: Imagine
  • Тип: Нагрузки по переднему фронту
  • Монтаж: Может устанавливаться в систему стоек Imagine
  • Количество каналов: 2
  • Номинальные характеристики источника питания: 180–260 В переменного тока (абсолютное значение), 45–65 Гц
  • Энергопотребление DALI (мА): 0
  • Размеры: 211 mm × 43.5mm × 219 mm
  • Макс. нагрузка/канал (А): 20
  • Двухканальный тиристорный диммер (по переднему фронту) настенного монтажа, монтируемый в Imagine рек
  • Подходит для ламп накаливания, электромагнитных трансформаторов и индуктивных нагрузок
  • дисплей статуса
  • обратная связь о статусе диммера
  • дополнительные входы: аналоговые и аварийного освещения
  • выбор кривой диммирования
  • S-DIM
  • Ручной проводной доминирующий вход
  • Тиристорный диммер для использования со следующими осветительными нагрузками: вольфрамовые лампы, галогенные лампы с вольфрамовой нитью, низковольтные вольфрамовые лампы с проволочной обмоткой (индуктивные) и неоновые лампы
  • Полная обратная связь с сообщением о состоянии диммера
  • Возможность выбора кривых диммирования
  • Сменный модуль для установки в систему стоек Imagine
HES92020 содержит два одинаковых тиристорных диммера с передним краем в литом корпусе и выполнен в виде сменного модуля для установки в диммерные шкафы ESR. Диммер предназначен для использования с лампами накаливания и лампами низкого напряжения через проволочные трансформаторы. Он подходит для использования с электронными трансформаторами, если производитель трансформаторов одобрил использование. При конвекционном охлаждении максимальная нагрузка составляет 10 А на канал и увеличивается до 20 А на канал при охлаждении вентилятора.
Диммер оснащен трехзначным светодиодным дисплеем, обычно показывающим текущий уровень выходного сигнала, и четырьмя кнопками для ручного управления и настройки адреса.

Ключевая особенность
Полный контроль состояния диммера через управляющую шину SDIM, позволяющий осуществлять полный мониторинг системы.
Контроль тока и температуры с автоматическим снижением нагрузки в критических состояниях и отключением в экстремальных условиях.
Переопределите вход для переключающего контакта, чтобы позволить каналам быть установленными на запрограммированный уровень, не связанный только с освещающим маршрутизатором.

Замечания по установке
Модуль диммера специально разработан для установки в блок укладчика стойки диммера ESR.
Аналоговые управляющие соединения (если есть) осуществляются через разъем на правой стороне модуля. Подключение питания осуществляется с помощью клеммных винтов под крышкой клемм с левой стороны передней части диммера. Все остальные соединения выполняются в задней части диммера с помощью разъема.

Технические данные Imagine HES92020 - 2-х канальный тиристорный диммер с вентиляторным охлаждением 2 x 20 А, с конвективным охлаждением 10 А
Электрический вход
Сеть: 180 - 260 В переменного тока, 45 - 65 Гц (90 - 130 В переменного тока на заказ)
Потребляемая мощность: 3 Вт при нулевой мощности
35 Вт оба диммера нагружены до 10 А
100 Вт оба диммера нагружены до 20 А
Электрический выход
Максимальный выход: входное напряжение менее 2,5 В на входной частоте
Максимальный ток: 10 A Каждый диммер с конвекционным охлаждением
20 A Парные диммеры с конвекционным охлаждением
20 A Каждый диммер, принудительная вентиляция
40 A Парные диммеры, принудительная вентиляция
Управляющие входы / выходы
Цифровой: протокол RS-485 S-DIM (уровень и время затухания)
Аналог: 0… + 10 В (уровень)
Условия эксплуатации
Температура окружающей среды: 0… + 40º C
Автоматическое сокращение: внутренняя температура 70º C
Автоматическое отключение: внутренняя температура 90º C
Относительная влажность: не более 90%, без конденсации
Температура хранения: -10 ° C… + 70 ° C
Механические данные
Корпус: смесь поликарбоната ABS, двухкомпонентная, 130 ° C Vicat UL94-V0 (без галогенов)
Соответствие и Стандарты
Эмиссия: EN 50 081
Иммунитет: EN 50 082 RFI: EN 55 014 безопасности
Безопасность: EN 60 950
Рейтинг IP: 30
Изоляция: 4 кВ
Рейтинг IP: 30
Изоляция: 4 кВ
Вес нетто: 1,5 кг
Вес с упаковкой: 1,6 кг
UL-файл №: EN191962

Imagine HES92220 - 2-х канальный транзисторный диммер с вентиляторным охлаждением 2 x 20 А, с конвективным охлаждением 10 А (HES92220 Transistor Dimmer)

  • Семейство продуктов: Imagine
  • Тип: Нагрузки по заднему фронту
  • Монтаж: Может устанавливаться в систему стоек Imagine
  • Количество каналов: 2
  • Макс. нагрузка/канал (А): 20
  • Двухканальный транзисторный диммер (по заднему фронту), монтируемый в Imagine рекПодходит для ламп накаливания, электронных трансформаторов и емкостных нагрузокдисплей статусаобратная связь о статусе диммерадополнительные входы: аналоговые и аварийного освещениявыбор кривой диммирования
  • Номинальные характеристики источника питания: 180–260 В переменного тока (абсолютное значение), 45–65 Гц
  • Энергопотребление DALI (мА): 0
  • Размеры: 211 mm × 43.5mm × 219 mm
  • S-DIM
  • Ручной проводной доминирующий вход
  • Транзисторный диммер для использования со следующими осветительными нагрузками: вольфрамовые лампы, галогенные лампы с вольфрамовой нитью, низковольтные вольфрамовые лампы
  • Полная обратная связь с сообщением о состоянии диммера

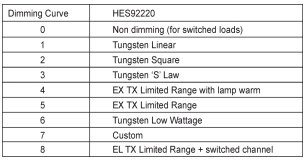

  • Возможность выбора кривых диммирования
  • Сменный модуль для установки в систему стоек Imagine
Встраиваемый диммер Imagine HES92220 содержит два одинаковых транзисторных диммера с задней кромкой в ​​литом корпусе и выполнен в виде сменного модуля для установки в шкафы диммера ESR. Диммер предназначен для использования с лампами накаливания и лампами низкого напряжения через электронные трансформаторы, если производитель трансформаторов одобряет их использование. При конвекционном охлаждении максимальная нагрузка составляет 6 А на канал и увеличивается до 20 А на канал при охлаждении вентилятора. Диммер оснащен трехзначным светодиодным дисплеем, обычно показывающим текущий уровень выходного сигнала в процентах, и четырьмя кнопками для ручного управления и настройки адреса.

Ключевая особенность
Полный контроль состояния диммера через управляющую шину SDIM, позволяющий осуществлять полный мониторинг системы.
Контроль тока и температуры с автоматическим снижением нагрузки в критических состояниях и отключением в экстремальных условиях.
Переопределите вход для переключающего контакта, чтобы позволить каналам быть установленными на запрограммированный уровень, не связанный только с освещающим маршрутизатором.

Замечания по установке
Модуль диммера специально разработан для установки в блок укладчика стойки диммера ESR.

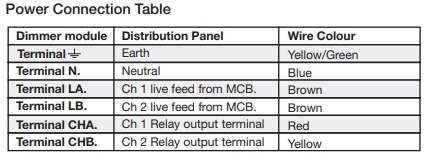

Подключение аналогового выхода управления (если используется) осуществляется через разъем на правой стороне модуля. Подключение питания осуществляется с помощью клеммных винтов под крышкой клемм с левой стороны передней части диммера. Все остальные соединения выполняются в задней части диммера с помощью разъема.


Технические данные
Электрический вход
Сеть: 180 - 260 В переменного тока, 45 - 65 Гц (90 - 130 В переменного тока на заказ)
Потребляемая мощность: 6 Вт при нулевой мощности
40 Вт оба диммера нагружены до 6 А
130 Вт оба диммера нагружены до 20 А
Электрический выход
Максимальный выход: входное напряжение менее 3 В на входной частоте
Максимальный ток: 6 A Каждый диммер с конвекционным охлаждением
12 A Парные диммеры с конвекционным охлаждением
20 A Каждый диммер, принудительная вентиляция
40 A Парные диммеры, принудительная вентиляция
Управляющие входы / выходы
Цифровой: протокол RS-485 S-DIM (уровень и время затухания)
Аналог: 0… + 10 В (уровень)
Условия эксплуатации
Температура окружающей среды: 0… + 40º C
Автоматическое сокращение: внутренняя температура 70º C
Автоматическое отключение: внутренняя температура 90º C
Относительная влажность: не более 90%, без конденсации
Температура хранения: -10 ° C… + 70 ° C
Механические данные
Корпус: смесь поликарбоната ABS из двух частей,
130 ° C Vicat UL94-V0 (без галогенов)
Соответствие и Стандарты
Эмиссия: EN 50 081
Иммунитет: EN 50 082
RFI: EN 55 014
Безопасность
Безопасность: EN 60 950
Рейтинг IP: 30
Изоляция: 4 кВ
