• последовательные подключения с эквивалентным сопротивлением более 30 Ом;
• параллельные подключения в режиме с током потребления более 0,1 мА;
• высокочастотные сигналы в линии в диапазоне 0,02÷30 МГц с эффективным напряжением более 10 мВ при симметричном и несимметричном подключениях;
• низкочастотные сигналы в диапазоне 20÷20000 Гц с эффективным напряжением более 10 мВ.

В линиях электросети переменного тока под напряжением:

• "сторожевые устройства" с током потребления более 0,1 мА;
• высокочастотные сигналы в диапазоне 0,02÷30 МГц с эффективным напряжением более 10 мВ.

В обесточенных линиях:

• параллельные подключения с активным сопротивлением до 200 МОм;
• последовательные подключения с активным сопротивлением более 1 Ом;
• параллельные подключения через конденсатор, с постоянной времени более 100 мкс;
• наличие элементов с выраженной нелинейностью от 5 % и выше в диапазоне напряжений 0÷100 В;
• наличие реактивных элементов с емкостью более 100 пФ и индуктивностью более 10 мГн (без учета собственных параметров линии).

В любых линиях (в том числе без отключения от напряжения), при наличии предварительно полученной рефлектограммы:

• последовательные подключения с эквивалентным сопротивлением более 1 Ом;
• параллельные подключения с эквивалентной емкостью более 5 пФ;
• параллельные ответвления любой протяженности;
• восстановленные нарушения целостности линии (разрыв с последующей скруткой);
• нарушения линии, связанные с установкой бесконтактных магнитных съемников.

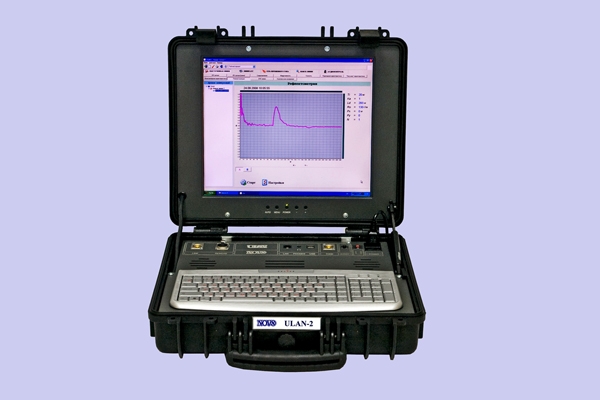

Кроме указанного, прибор "УЛАН-2" позволяет:

• производить измерения напряжения постоянного и переменного токов в проверяемой линии;
• производить измерения сопротивления, емкости и индуктивности в обесточенных линиях;
• производить измерение сопротивления шлейфа телефонной линии;
• прослушивать, записывать и обрабатывать аудио сигналы в проверяемой линии;
• выводить на экран встроенного 17" TFT дисплея следующую графическую информацию о проверяемой линии: вольт-амперную характеристику, импульсную переходную характеристику, нагрузочную характеристику телефонной линии, амплитудно-частотную характеристику линии, параметрическую зависимость выходного тока от входного гармонического напряжения (т.н. фигуры Лиссажу), импульсные рефлектограммы линий;
• хранить числовые и графические результаты измерений на встроенном жестком диске;
• совместно с прибором "УП-7" прослеживать трассу прокладки проверяемой линии в стенах и строительных конструкциях.

Комплектация

• Анализатор линий - основной блок;
• Указатель проводных линий "УП-7" (по желанию заказчика);
• Комплект соединительный кабелей и адаптеров;
• Головные телефоны;
• Индикатор фазы в сети переменного тока;
• Транспортная сумка
