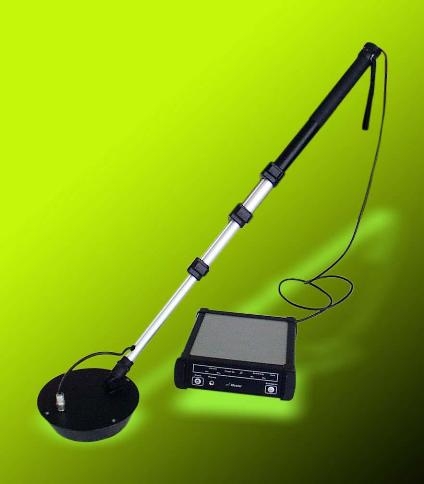

Назначение:
Прибор предназначен для бесконтактного обнаружения и определения местоположения скрытых закладных радиоэлектронных устройств подслушивания и передачи данных, звукозаписывающих устройств, а также взрывных устройств с электронными взрывателями и взрывателями, управляемыми по радиоканалу.

Особенности использования

• Прибор обеспечивает обнаружение электронных объектов через преграды из дерева, пластмассы, кирпича, бетона и др. материалов, а также в багаже, ручной клади и под одеждой. При этом объекты обнаруживаются одинаково эффективно как во включенном, так и в выключенном состоянии.
• Если объект включен, прибор позволяет контролировать на слух режим работы (речь - если объектом является подслушивающее устройство или диктофон, тон таймера - если объектом является взрывное устройство и т.п.).
• Прибор позволяет производить обследование помещений при наличии в них электронной аппаратуры - компьютеров, телефонов и т.п.
• Конструкция антенного датчика позволяет производить поиск в труднодоступных местах.
• Прибор и полный комплект принадлежностей размещаются в одном чемодане.

Принцип работы

Антенный датчик прибора создает в контролируемой зоне электромагнитное поле (зондирующий сигнал). При наличии в зоне контроля радиоэлектронного устройства любого назначения в нем происходит преобразование частоты зондирующего сигнала в высшие кратные гармоники с последующим их переизлучением в окружающее пространство.
Вторая гармоника зондирующего сигнала принимается датчиком и регистрируется приемником прибора. Информация о факте обнаружения выдается в виде звукового сигнала в головных телефонах. При этом высота тона сигнала в телефонах зависит от уровня принимаемого сигнала отклика.

Комплект поставки
Прибор и полный комплект принадлежностей размещается в одном чемодане. Масса носимого оператором комплекта - 3 кг. В комплект поставки входят:

• приемо-передающий блок;
• антенна;
• штанга антенны;
• контрольное устройство;
• головные телефоны;
• антенный кабель;
• зарядное устройство;
• инструкция по эксплуатации;
• укладочный чемодан.

Технические характеристики:

• Вид излучения:  непрерывный.
• Мощность СВЧ-сигнала на выходном разъеме приемо-передающего блока:  800 мВт.
• Потенциал излучаемого СВЧ сигнала:  2 Вт.
• Чувствительность приемника:  минус 130 дБВт (регулируемая).
• Частота излучаемого СВЧ сигнала:  fya= 1000±20 МГц (перестраиваемая).
• Глубина регулировки чувствительности:  45 дБ (в сторону загрубления).
• Индикация:  звуковая.
• Питание:  встроенный аккумулятор (12В).
• Время непрерывной работы:  не менее 4 часов (без подзарядки аккумулятора).
• Максимальная дальность обнаружения радиомикрофонов -  0,2 - 2 м ( в зависимости от типа устройства и условий его размещения).
• Прибор нечувствителен к помехам мобильной телефонной связи.


МАСТЕР Плюс

Назначение:
Прибор предназначен для обнаружения включенных и выключенных скрытых подслушивающих устройств, звукозаписывающих устройств, а также взрывных устройств с электронными взрывателями, управляемыми по радиоканалу; точного определения местоположения обнаруженных радиоустройств; различения электронного объекта от помехового контактного объекта; определения режима работы устройства (включено - выключено).

Обеспечивает работу в условиях воздействия сильных внешних радиопомех, создаваемых: сотовой связью, телевизионными передатчиками, радиостанциями, радиотелефонами и т.п.

Обнаружение осуществляется путем облучения контролируемой зоны непрерывным или модулируемым зондирующим сигналом с последующим приемом и анализом сигнала отклика одновременно на второй и третьей гармониках облучающего сигнала.

Информация о факте обнаружения выдается в виде звукового сигнала в головных телефонах, а также на пульте управления в виде световых сигналов на индикаторах уровня красного цвета при обнаружении электронного объекта или на индикаторах уровня зеленого цвета при обнаружении контактного помехового объекта.

Комплект поставки:

• приемо-передающий блок;
• блок питания 220В, 50 Гц;
• антенна с линейной поляризацией;
• антенна с круговой поляризацией;
• штанга антенны;
• зарядное устройство для заряда аккумуляторов;
• батарея аккумуляторная;
• контрольное устройство;
• головные телефоны;
• антенный кабель;
• инструкция по эксплуатации;
• кладочный чемодан.

Технические характеристики:

• Вид излучения: импульсный или непрерывный
• Мощность СВЧ-сигнала на выходном разъеме приемо-передающего блока: 2-4 Вт (регулируемая)
• Чувствительность принимаемых сигналов на частотах 2-й и 3-й гармоник: не хуже минус 145 дБ/Вт (регулируемая)
• Частота излучаемого СВЧ сигнала: 980...1020 МГц (перестраиваемая)
• Коэффициент усиления антенны с линейной поляризацией:
  • на 1-ой гармонике +3дБ
  • на 2-ой и 3-ей гармониках +7 дБ
• Коэффициент усиления антенны с круговой поляризацией по линейной компоненте:
  • на 1-ой гармонике +3дБ
  • на 2-ой и 3-ей гармониках +6 дБ
• Глубина регулировки чувствительности: 45 дБ (в сторону уменьшения)
• Глубина регулировки мощности: 20 дБ (в сторону уменьшения)
• Питание: встроенный аккумулятор (12В)
• Масса носимого оператором при работе комплекта аппаратуры: не более 3,5 кг
